Установка электрической варочной панели своими руками

Сегодня речь пойдет о подключении мощной современной варочной панели к уже готовому выводу кабеля. Ввиду высокой мощности, для подключения таких панелей (зачастую их мощность превышает 6-7 кВт) требуется отдельная линия, проложенная кабелем не менее 6 кв.мм (редко встречаются варианты линий 10 мм2).

Существует два принципиальных способа подключения варочной панели:

1. Напрямую,  то есть при прокладке оставляется запас силового кабеля, который подключается непосредственно к клеммнику варочной панели, либо к проводу (в зависимости от модели, варочные панели имеют или клеммник или провод).

2. Через специальную силовую розетку номиналом, например, 32 ампера:

Ввиду высокой цены таких розеток и вилок, тем фактом что варочная панель никогда не отключается (а если сломается, то розетка не дает никаких преимуществ — плиту можно отключить и от клеммника), наибольшее распространение получил первый способ. Его и рассмотрим.

Я вывожу такой кабель, используя глубокий подрозетник и заглушку, например, от серии Etika от Legrand, что позволяет оформить вывод кабеля варочной панели и розетку духовки рядом в одной рамке.

И, конечно, здесь есть некоторые нюансы.  Варочные панели имеют либо клеммник, либо вывод в виде гибкого оконцованного провода. Часто этот провод не является частью конструкции илиты и его  можно отсоединить от клеммника без потери гарантии на варочную панель. Так было и в случае указанной в статье панели.

Кроме того, практически все панели рассчитаны как на однофазное, так и многофазное (обычно двухфазное подключение), причем, судя по конструкциям панелей, производитель в качестве основного рассматривает многофазное подключение, что в российских многоквартирных домах встречается довольно редко.

Следствем этого является использование производителям силового кабеля 4 жилы по 4 квадрата и коммутационной коробки панели, рассчитанной именно на такой кабель. Вот такой кабель, уже отсоединенный от варочной панели:

На рисунке изображены схемы двухфазного и однофазного подключения варочной панели Zanussi.

В однофазном варианте к панели требуется подключить кабель 6 мм2, и тут возникают проблемы. Дело в том что все кабели, предназначенные для стационарной прокладки (например, ВВГнг-ls), имееют жилы класса гибкости 1 по ГОСТ 22483-2012 (далее — моножилы). Кабели, имеющие гибкие (то есть имеющие класс гибкости 3 и выше по ГОСТ 22483-2012) жилы, не предназначены для стационарной прокладки и имеют малый срок службы (то есть разводить проводку проводом ПВС или ШВВП — это явная халтура).

Если панель  оборудована только клеммником, без кабеля, три моножилы по 6 мм2 завести в коммутационную коробку и подключить там крайне затруднительно, а кроме того, опасно по причине жесткости жил — при изгибе они без труда могут выломать клеммник панели. Если кабель в изоляции и качественно сделан, он вообще не влезет в коммутационную коробку.

Изгибать моножилу в узком пространстве крайне неудобно, она «пружинит», а если внешняя изоляция кабеля не снята, то это вообще непросто. При этом следует понимать что обычно под варочной панелью располагается духовка и расстояние от ее задней стенки до стены или задней стенки кухни совсем небольшое.

Если имеется провод-«хвост», его тоже каким-то образом надо соединить с питающим кабелем, так чтобы соединение было надежным, обладало малым переходным сопротивлением, выдерживало большие токи и не требовало периодической проверки.

Одним из вариантов решения является отключение штатного четырехжильного кабеля (в данной модели плиты его можно отсоединить) и подключение варочной панели гибким проводом ПугВ с переходом на питающий моножильный кабель путем высококачественного неразборного соединения (опрессовка), что и рассматривается в данной статье.

Используется провод ПугВ 1×6 мм2 производства завода Кольчугино, приобретенный в Электромонтаже.

Предварительно провод ПуГВ немного растягивается чтобы его распрямить после не совсем правильного скручивания в Электромонтаже:

«Завитки» срезаются, в результате остаются ровные жилы. В качестве цвета фазного провода выбран красный так как он привлекает внимание и сигнализирует об опасности.

Далее гибкий провод для подключения к клеммнику необходимо оконцевать. Обычно такой провод оконцовывается наконечниками ШНВ или НШВИ (картинка взята с сайта techelectro.ru):

НШВ/НШВИ хороши когда требуется подключать провод в полноценный клеммник, такой, как, например, в автоматическом выключателе или винтовой / пружинной клемме, то есть там где наконечник прижимается равномерно по всей площади.

В варочной панели же это не совсем так — во всех виденных мной панелях жила зажимается винтом с шайбой, причем шайба перекрывает наконечник не по всей площади.

В случае использования НШВИ или НШВ получается примерно следующее:

Прижимная шайба сильно деформирует НШВИ в месте контакта, что совсем нехорошо. А особенно это нехорошо так как наконечник так же обычно прижимает перемычку между соседними клеммами. Следовательно, наконечник в месте подключения должен быть жестким, иметь небольшую толщину и большую площадь поверхности.

Наиболее полно этим условиям удовлетворяют наконечники штифтовые плоские изолированные типа НШПИ (картинка взята с сайта www.fortisflex.ru):

К сожалению, ввиду своих размеров, НШПИ не влезают в распределительную коробку большинства варочных панелей, поэтому их приходится «допиливать», а именно укорачивать штифт и обрезать часть «юбки».

Штифт обрезается по длине обжатого старого кабеля варочной панели.

Так же обрезается «юбка»:

Далее провод зачищается:

Надевается НШПИ и обжимается. Обратите внимание что обычно НШПИ обжимается двойным овалом, но вследствии укорачивания «юбки» приходится использовать матрицу с вдавливанием в точке.

Далее монтируются перемычки, выставленные по однофазной схеме, а так же оконцованные провода завинчиваются динамометрической отверткой. К сожалению, я не нашел рекомендуемых моментов затяжки винтов на варочных панелях Zanussi, поэтому на отвертке был выставлен момент, стандартный для клеммников — 2 нм.

Вот что получилось в итоге:

Далее берутся гильзы ГМЛ производства завода КВТ:

Так как в данной квартире питающий кабель варочной панели имеет сечение 10 мм2 (а не 6 как обычно делают), гильзы пришлось брать сечением 10 мм2. При том что ПУГВ для подключения к варочной панели имеет сечение 6 мм2. Следовательно, гильзу при обжимке нужно «набить» до нужного сечения. В качестве «набивки» используется сложенные втрое жилы ПУГВ 1.5 мм2.

Обжимка ГМЛ с «набивкой»:

После отрезания «набивочного» провода получается готовый к установке комплект в виде варочной панели с соединенными проводами ПУГВ и опресованными на них гильзами ГМЛ:

Заботливо подготовленная монтажниками кухни дырка под варочную панель.

Не рекомендую доверять подключение варочной панели установщикам кухни так как эти специалисты отлично понимают в монтаже кухонь, но зачастую не знают как следует делать качественное соединение, что при больших токах варочной панели может быть просто опасно!

Часто провод плиты подключают через пожароопасный полиэтиленовый клемник, который к тому же нуждается в периодической протяжке винтов.

Так же как и не стоит доверять инженерные системы (включая электрику) штукатурам и универсалам. Каждый должен заниматься своим делом.

Рекомендуем:  Что делать, если микроволновка внутри искрит и трещит: основные причины

Подготовка вывода кабеля (3 жилы по 10 мм2) к соединению опрессовкой:

Далее соединение обжимается и изолируется высококачественной изолентой 3M Temflex, а так же термоусадочной трубкой с клеевым слоем.

После усадки строительным феном получается аккуратное и надежное соединение:

Провод аккуратно сворачивается и закрепляется, варочная панель устанавливается на свое место.

Варочная панель работает, можно готовить:

Спасибо за внимание.

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

Галерея изображений

Фото из

По требованиям безопасности баллоны запрещено размещать в жилых помещениях и за непрочными перегородками. Обычно их устанавливают на улице, в прочном кожухе, на минимальном расстоянии от газового прибора

Пропановые редукторы используют, чтобы нормализовать горение при изменении давления. Отличительная черта газовых редукторов – красный цвет или металлик. Их подбирают под характеристики панели и настраивают вручную

Для подключения используют гибкие сильфонные или резиновые шланги, если нет возможности соединения металлической трубой. Для прохода в стене изготавливают футляр – вставляют металлическую трубу и обмазывают ее цементом

Перед точкой подключения газопровода к варочной панели устанавливают кран. Его назначение – отсекать подачу газа, если необходимо техническое обслуживание или ремонт оборудования. Газовые краны промаркированы желтым цветом

Место установки баллонов с газом

Газовый редуктор для подключения

Шланг для соединения баллона с варочной панелью

Кран для блокировки подачи топлива

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Уголок для подключения газовой варочной панели

Замену и подключение газового оборудования проводят после уведомления газовых служб. При этом соблюдают правила и нормативы установки. Сначала выбирают место монтажа.

Панель устанавливают рядом с газовой магистралью. Расстояние варьируется за счет длины гибкого шланга. Когда понадобится перепланировка и перенос газовой трубы, проводят согласование с газовой службой. Только ее специалисты осуществляют эти действия.

Размер варочной панели должен соответствовать размеру столешницы, в которую ее планируют монтировать. Расстояние от края до установленного устройства должно быть не меньше 5 см. Для монтажа выбирают поверхности толщиной не менее 38 мм.

Если столешница сделана из ДСП, МДФ или дерева, то врезку осуществляют самостоятельно. Материал из искусственного камня доверяют профессионалу.

Совет. Перед установкой изучите техническую документацию к устройству, в ней дан шаблон, рекомендации по разметке столешницы и размеру пропила.

Для самостоятельной врезки потребуются электрический лобзик и дрель со сверлом. Сначала поверхность размечают. Для этого панель прикладывают к поверхности и обводят ее. Либо используют более точный вариант, который требует расчета центра.

Процесс следующий:

  1. На поверхности размечают границы внутреннего пространства шкафа. В него будет встроено устройство.
  2. Из углов размеченного пространства чертят диагональные линии, их пересечение — центр поверхности.
  3. Через центр проводят перпендикулярную и параллельную линии, на которых размечают габариты панели.
  4. Через метки чертят прямые линии — получается прямоугольник, который соответствует размерам устройства.

После того как контур расчерчен, его выпиливают. Для этого по углам прямоугольника делают отверстия с помощью сверла. В них вставляют пилку лобзика, который ведут по прямой от угла к углу. Чтобы избежать сколов, края столешницы оклеивают малярным скотчем.

После изготовления отверстия делают примерку. Края столешницы шкурят и пылесосят. Затем подготавливают устройство. Устанавливают жиклеры, закрепляют сантехнический уголок и герметизирующую прокладку. Фиксируют на входе гайку, к которой будет крепится гибкая подводка. Затем на панель прикрепляют монтажные планки, которые входят в комплектацию, и выполняют монтаж.

Для этого:

  1. Пропил промазывают санитарным герметиком, защищающим края от влаги и осыпания, прокладывают уплотнителем.
  2. В отверстие помещают варочную панель и выравнивают ее.
  3. Крепежные элементы, которые расположены снизу устройства, цепляют за столешницу и затягивают.
  4. Выступающий уплотнитель аккуратно обрезают ножом.

Врезка в столешницу: замеры и раскрой

Прежде чем вырезать технологическое отверстие, стоит изучить документацию, представленную производителем. У фирменных варочных панелей в ней подробно прописан процесс разметки, дан шаблон или размер пропила. Для работы с деревом стоит подготовить электролобзик и дрель со сверлом. После вычерчивания контура, по его углам высверливаются отверстия, превосходящие ширину режущего полотна, в них погружается пилка нужной длины.

Самый простой способ формирования контура – прикладывание панели к столешнице. Карандашом обводятся контуры, после чего выполняется пропил. Более сложный вариант потребует расчета центра, от которого будут прокладываться оси для точной посадки газовой варочной платформы.

Перед началом пиления края по месту распила оклеивают малярную клейкую ленту, чтобы исключить формирование сколов. Снизу для предотвращения проваливания, раскаливания материала в области его отпиливания нужно установить и закрепить струбцины. Пиление лучше выполнять с использованием лазерного уровня, чтобы точно вымерить линию. Лобзик ведется по прямой, от угла до угла.

Подключение электроплиты по различным схемам

Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.

Рекомендуем:  Сколько по времени посудомоечная машина моет посуду

Этот метод имеет два основных преимущества:

  • питающий шнур может быть выбран произвольной длины;
  • возможна замена индивидуального автомата на плавкий предохранитель (вставку).

Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.

В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.

Однофазное подключение

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.

Рис.1

Согласно схемы, для однофазного подключения необходимо:

  • клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
  • клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
  • клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.

При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.

Подключение питающего кабеля к вилке проводим следующим образом:

  • фазный провод подключается к штекеру (клемме) «L»;
  • нулевой – к штекеру «N»;
  • заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).

Двухфазное подключение

Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.

Рис.2

Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:

  • клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
  • свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
  • установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.

Трехфазное подключение

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.

Подключённые кабеля к клеммной коробки следующее:

  • между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
  • установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Рис.3

При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.

Как правильно подключить газовую варочную панель своими руками

Чтобы подсоединить варочную панель к газовой магистрали, потребуется газовый ключ, отвертка, плоскогубцы, шланг и ФУМ-лента.

Длина газового шланга не должна превышать 3 м, соединение кусков отвода не допускается. Он может быть с тканевой или металлической оплеткой.

Большой популярностью пользуются сильфонные отводы, отличающиеся износостойкостью и длительным сроком эксплуатации. Резиновые рукав приобретают в случае крайней необходимости. При покупке газового шланга обязательно проверяйте наличие сертификата.

Один конец отвода подсоединяют к магистральной трубе. Другой — к сантехническому уголку варочной поверхности.

Его плотно прикручивают с помощью гайки и герметизируют ФУМ-лентой либо используют лен и пасту для газа. Подмотку накручивают по часовой стрелке. Гайки гибких шлангов должны содержать уплотняющие кольца. Их насаживают руками, после чего затягивают газовым ключом.

Справка. Специалисты рекомендуют подсоединять сильфонный шланг не напрямую к газовым вентилям, а через сантехнический сгон и штуцер.

Если требуется присоединить одновременно варочную панель и духовку, используют две подводки. Эти действия согласуют с газовой службой. Специалисты этой организации делают разводку газовой трубы.

После присоединения шланга проверяют герметичность соединений. Их промазывают мыльным раствором. Откручивают вентиль и пускают газ. Если пены нет, то все сделано правильно. Если на соединениях появились мыльные пузырьки, то газ перекрывают. В проблемном месте подкручивают гайку. И проверяют герметичность снова. Процесс продолжают до тех пор, пока не перестанет образовываться пена.

После этого подключение должен проверить работник газовой службы. Он составляет заключение с указанием даты посещения, марки и серийного номера газового оборудования, типа подводки. До его прихода начинать эксплуатацию варочной панели не рекомендуют.

Затем попеременно включают все горелки устройства, проверяют работу с разными режимами регулировки. Для розжига используют спички. Ни в одном из режимов огонь не должен гаснуть. Если при смене режима интенсивность подачи газа не меняется, обращаются в сервисный центр. Это говорит о возможном браке товара. После проверки конфорок устанавливают решетку для посуды и начинают использовать устройство.

Как подключить варочную панель к газовому баллону

Газовый баллон устанавливают на удалении в 0,5 м от варочной панели и 1 м от отопительных приборов. Для нормализации горения его подключают к устройству через редуктор. Давление на выходе и пропускную способность подбирают под параметры каждой модели.

Газовый баллон соединяют с плитой с помощью гибких резиновых шлангов для горючих углеводородов. Подключение выполняют через штуцер с укреплением винтовым хомутом. Такой же штуцер устанавливают на патрубке панели, обжимая его хомутом.

Рекомендуем:  Описание и особенности выбора парогенератора для дома

Длина гибкого шланга должна быть не более 150 см. Также для присоединения используют металлический сильфонный шланг. При подключении нескольких баллонов применяют соединительную рампу.

Этапы подключения варочной панели к баллону те же, что и при подключении к газовой магистрали. Отличие заключается в доработке устройства, обеспечивающее более эффективный процесс горения.

Обычно в комплекте с бытовым прибором идет два типа жиклеров. Одни предназначены для магистрального газа, у них больший диаметр отверстия. Другие — для присоединения к баллону. По умолчанию в панели устанавливают жиклеры для газопровода. При необходимости их меняют с помощью ключей, идущих в комплекте.

Замену производят двумя способами в зависимости от конструкции плиты. Для этого снимают корпус горелки и смотрят внутрь посадочной гильзы. Если на дне виден жиклер (шестигранная головка с отверстием), то его выкручивают торцевым ключом на 7 или 8 мм. На его место вкручивают новый.

Когда внутри виден конус с отверстием, снимают верхнюю панель плиты. Для этого откручивают болты со всех сторон. Жиклер в этом случае не выкручивается — он запрессован на сальниковых уплотнениях. Чтобы достать его с посадочного штуцера, разжимают усы обжимной муфты. Затем сдвигают сопло вниз вместе с подводящей трубкой. Жиклер вынимают, а на его место устанавливают новый.

После доработки панель устанавливают на место, выравнивают, закрепляют и присоединяют шланг. На вентиль баллона накручивают и затягивают гайку редуктора. Если используют гибкий шланг, его надевают на штуцер и обжимают хомутом. Если для соединения применяют сильфонную трубку, то штуцер выкручивают из корпуса редуктора и вкручивают в него резьбовой переходник необходимого размера.

После сбора всей конструкции соединения проверяют на герметичность с помощью мыльного раствора. Для этого вентиль на баллоне открывают, регулятором редуктора устанавливают нужное давление. Если пены нет,  все сделано правильно.

Затем последовательно разжигают все конфорки и проверяют их работоспособность. Если они коптят, то на редукторе уменьшают давление. После подключения приглашают работника газовой службы, чтобы он зарегистрировал новое оборудование.

Как подключить варочную газовую панель с электроподжигом

Варочные панели с электроподжигом должны подключаться к газовой магистрали или баллону любым шлангом, кроме тех, которые имеют оплетку из металла. В случае короткого замыкания они вызовут возгорание и взрыв газа.

Для подключения устройства к электросети предусматривают наличие влагозащищенной розетки, обеспечивающей бесперебойное электропитание. Она должна соответствовать вилке по типу разъема. Розетку располагают недалеко от панели, высота установки — не выше 90 см. При этом она не должна находиться на одном уровне с варочной панелью.

Важно! Включение через тройник или переноску не допускается.

Чтобы подключить устройство мощностью до 3,5 кВт, необходимы розетка на 16 А с заземлением и трехжильный кабель ВВГ-П 2,5 мм. Для более мощного прибора потребуется розетка на 40 А и кабель 3,5 мм. Специально для газового оборудования в электрическом щитке устанавливают УЗО или дифавтомат.

Для подключения варочной панели к электросети воспользуйтесь услугами электрика.

Особенности и нюансы монтажа

Правила монтажа предписывают, что любые работы по подключению или переносу места расположения газового оборудования обязательно проводить в соответствии с действующими нормативами, правилами, предупредив газовые службы о замене нагревательного прибора. При покупке панели лучше сразу уточнить, как она крепится в столешницу. Имеет значение и материал самого основания, если с ДСП можно справиться самостоятельно, врезку в искусственный камень лучше доверить профессионалам.

Варочные поверхности легко можно встроить самому. Главное – правильно разметить столешницу, на которой выполняется монтаж. Если панель покупается под готовый гарнитур, стоит заранее измерить доступную ширину и толщину, особенно когда мебельный модуль нестандартный, создавался на заказ. Обычно установочные размеры варьируются в диапазоне 55-57 см. Стоит учесть и другие важные моменты:

  • подводку к трубе следует подключать до установки гарнитура – это упростит крепление гаек;
  • монтаж сильфонного шланга стоит проводить не через вентиль напрямую, а через штуцер или сантехнический сгон;
  • при образовании соединения обязательно применяется льняная подмотка, обмазывается пастой для газа;
  • при наличии электроподжига точку подключения к сети стоит вывести заранее;
  • для повышения уровня безопасности можно врезать в трубе вентиль с термозапорным элементом, срабатывающий при достижении температуры в 80 градусов Цельсия;
  • вырезанное в ДСП или дереве отверстие нужно тщательно промазать герметиком по бортам;
  • по умолчанию, в комплектацию варочных панелей входят жиклеры для магистральной подачи газа, для соединения с баллоном/газгольдером их нужно купить отдельно.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

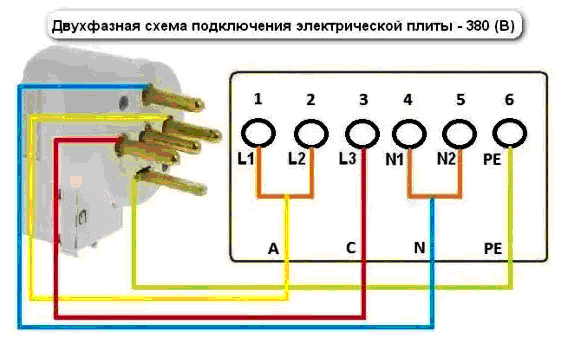

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
