Замена матрицы на телевизоре: советы и пошаговые инструкции

Телевизор в процессе эксплуатации подвергается различным поломкам, и одной из самых распространенных является нарушение работы экрана. Возможность восстановления работоспособности дисплея зависит от типа телевизора и вида неисправности. Стоит разобраться с тем, как проводить ремонт экрана своими руками.

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

Существуют модели LCD аппаратов, в том числе и плазмы, имеющие защитное стекло перед матрицей. Если экран был разбит, то придется менять и защитное стекло.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить. Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства.

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Далее, выполните следующие шаги.

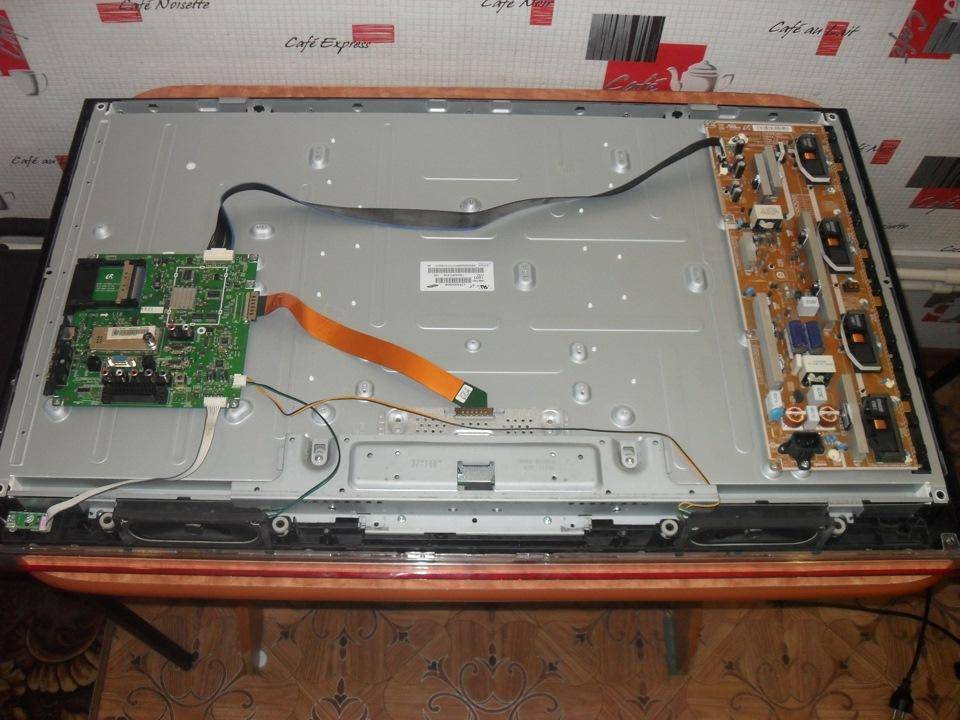

  1. Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним. От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата. Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.
  2. Также отключите все шлейфы по периметру аппарата. В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой. Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку.
  3. Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей.
  4. Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой. Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана.
  5. Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.
Рекомендуем:  Из-за чего стиральная машинка-автомат стирает долго?

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.

Методы проверки

Специалисты практикуют экспресс-методы оценки работоспособности пульта, позволяющие оценить масштабы неисправности. Раньше для этого использовался радиоприемник, настроенный на ФМ диапазон. При нажатии кнопок на дистанционке в динамике раздавался звук. В современных условиях в роли тестера выступает мобильный телефон. Пользуются также и мультиметром (кто умеет).

Мобильником

Выполняем диагностику поэтапно:

  1. Включить режим камеры на телефоне.
  2. Направить пульт на мобильный, нажимая любую кнопку.

На дисплее должна возникнуть цветная точка – признак рабочей платы пульта. Это ограничивает поле поиска неисправности. Скорее всего, проблема в клавиатуре, а ее восстановить проще, чем заниматься пайкой, заменой элементов.

Тестером или мультиметром

Многофункциональный бытовой вольтамперометр, он же тестер, позволяет проверить наличие тока в батарейках, подачу напряжения на плату. Но для этого надо минимально владеть навыками работы с прибором.

Сначала многопозиционным переключателем устанавливается требуемый режим, напряжение (U). Потом щупами касаются контактов элемента питания. На дисплее должно быть около полутора Вольт – это нормальное рабочее напряжение годной батарейки. Заодно можно проверить величину тока: тестер переводится в режим измерения тока (I), на каждом элементе рабочим считается значение от 250 до 500 миллиампер.

Чтобы оценить работоспособность платы (наличие напряжения в контрольных точках), необходимо знать, что где измерять. В моделях Bravia это одни точки, в Самсунге – другие. И перед таким глубоким тестированием пульт подлежит обязательной разборке.

Признаки поломки экрана их устранение

Матрица телевизора отличается повышенной хрупкостью, поэтому зачастую при работе экрана возникают различные неисправности. Особенно подвержены этому дисплеи жидкокристаллических телевизоров.

Рекомендуем:  3 простых способа, как проверить терморегулятор холодильника

Поломку элемента конструкции устройства можно обнаружить по следующим признакам:

  • возникновение вертикальных или горизонтальных полос на экране;
  • появление крупных пятен;
  • образование небольших пятен в виде снега;
  • появление цветных точек.

Дополнительно о поломке сообщит экран. Если он сузился или если показывает только половину изображения, значит, проблема есть.

Еще один признак, подтверждающий поломку экрана, – это физическое повреждение матрицы, самого дисплея или других составляющих элементов. Деформация устройства происходит при:

  • ударах по монитору;
  • падении оборудования;
  • попадании в монитор предметов различной тяжести.

Идентифицировать неисправность можно по трещинам, которые образуются на стекле, или маленьким сколам. Проблема возникает из-за неправильной транспортировки или эксплуатации устройства, когда возникают перегибы.

Распространенный признак поломки – искаженное изображение. Если экран светится, моргает или вовсе показывает пятна, то необходима его замена. Ремонт матрицы также требуется в тех случаях, когда на экране становятся заметными:

  • столбы на картинке;
  • замирающие или подтормаживающие изображения;
  • разноцветные вертикальные полоски.

Сразу стоит отметить, что при поломанной матрице или подсветке дисплея качество изображения падает, а картинка искажается.

Неисправность не всегда может крыться в матрице устройства. Иногда признаки поломки вызваны выходом из строя шлейфа, предназначенного для обеспечения контактов основных элементов, или дешифратора. Также проблемы возникают в чипах управления.

При поломке экрана на нем могут появиться следующие виды пятен.

  1. Светлые в форме прямоугольников или овалов. Они могут быть неподвижными или постоянно менять свое положение на экране. Такие пятна сообщают о поломке стекла экрана или деформации поляризационных слоев, которым требуется замена.
  2. Черные в виде отдельных фрагментов. Произошла поломка пикселей, и лучшим вариантом станет полная замена экрана.
  3. Темные зоны большой площади по всему экрану. В этом случае неисправность могла возникнуть из-за проникновения влаги внутрь устройства или нарушения транспортировки оборудования.

Пятна могут находиться по краям экрана или располагаться на самом изображении.

Самостоятельно справиться с возникшей проблемой можно. Любая поломка экрана не представляет ничего слишком серьезного и может быть устранена. Для этого необходимо выполнить диагностику устройства и оценить его состояние.

Рекомендуем:  Ремонт сплит-системы своими руками: основные поломки и способы их устранения

После рекомендуется запастись необходимыми материалами и инструментами, к которым можно отнести новый экран, отдельные запчасти, различные отвертки и крепежные элементы. Только после этого можно приступать к починке, заранее отключив телевизор от сети.

Ремонт своими руками должен выполняться аккуратно. Важно обращать внимание на состав конструкции и на то, как расположены по отношению друг к другу элементы. Это поможет собрать телевизор обратно после того, как будет решена проблема.

Виды матриц

На рынке можно встретить телевизоры с разным типом матриц, но за основу принято брать устройства, построенные по технологии TN и IPS. А всё остальное (PLS, VA и т.п.) – это производные.

TN (TN + film)

Кристаллы здесь выстроены по горизонтали и находятся под небольшим углом друг к другу, образуя спираль. Устройства с TN-матрицей отличаются хорошей скоростью отклика и невысокой стоимостью. Весомый недостаток подобной техники – скромные углы обзора.

IPS

В этом случае кристаллы выстроены параллельно друг другу. Телевизоры с IPS-матрицей предлагают максимальные углы обзора, сохраняя при этом качество изображения. Но из-за специфики технологии скорость отклика заметно увеличена. Стоимость IPS-матриц заметно выше, чем TN.

Ремонт шлейфа матрицы телевизора: пошаговая инструкция

Сегодня лед телевизоры и плазмы не являются диковинкой. Почти в каждом доме, офисе или на углу большого супермаркета можно встретить один из них. Такие приборы имеют специфические поломки, которые требуют особенного ремонта. Все известные производители: Самсунг, Филипс, Сони, Тошиба предоставляют свой гарантийный срок, поэтому сервисный центр должен предоставить свои бесплатные услуги.

Починить матрицу бывает невозможно, так как экран треснул или разбит полностью. Разбитая матрица не подлежит ремонту, восстановление ее не имеет смысла. Поэтому ее нужно просто заменить. А вот если выше из строя шлейф матрицы, тогда его можно починить самостоятельно, воспользовавшись, уроками мастер класс.

Ремонт шлейфа матрицы телевизора должен происходить поэтапно

Инструкция по ремонту шлейфа:

Разобрать корпус телевизора; Выявить поврежденный шлейф, который нужно отремонтировать; Осторожно нужно отсоединить шлейф от матрицы, его не шатаем, а вытягиваем ровно; Зачистить поврежденные контакты, обезжирить их; Припаять контакт; Установить шлейф на место; Собрать прибор.

Этот процесс требует предельной четкости и аккуратности, чтобы не повредить остальные тонкие шлейфы. По окончанию работы телевизор обязательно нужно проверить и убедится в правильности своих действий. Чтобы не делать такую ответственную работу, проще будет поменять поврежденный шлейф на новый.
